El acuerdo entre ANI y Coviandes para diseño – construcción del nuevo viaducto Chirajara está listo


La Agencia Nacional de Infraestructura ANI dio a conocer luego de surtir todos los trámites administrativos internos que, Coviandes y la ANI han suscrito un Otrosí al Acuerdo de Transacción que permitirá dar curso a la elaboración de los diseños y la construcción del viaducto Chirajara, de tipo de voladizos sucesivos, que deberá estar finalizado el mes de diciembre de 2023.

Dentro del acuerdo alcanzado, se destacan los siguientes aspectos:

  • Las Partes reconocieron que la norma técnica aplicable que regía la construcción del puente atirantado bajo el alcance de que trataba el Acuerdo de Transacción, era el Código de Puentes – CCP95.

www.Villavoalreves.co

  • Se acordó modificar la tipología del puente a construir y se ejecutará un puente en voladizos sucesivos, bajo los criterios de la norma técnica colombiana de diseños LFRD CCP-14 de 2014. Lo anterior, como alternativa a la construcción del puente atirantado, pues dando aplicación a la referida norma técnica, tal y como se acreditó a partir de los estudios y diseños en fase III elaborados por parte de Coviandes a través de su subcontratista especializado internacional, el proyecto sería económicamente inviable, ante la imposibilidad de la ANI de aportar los recursos faltantes.
  • Coviandes ha hecho la entrega anticipada de los nuevos Estudios y Diseños Fase III para la nueva tipología de voladizos sucesivos, y se ha dispuesto que las actuaciones a ser adelantadas por el Concesionario y la Interventoría habrán de dar lugar a la obtención de la “No Objeción a los Diseños” en un plazo máximo de tres (3) meses.
  • El plazo total de construcción será de 32 meses y contado a partir de que la Interventoría emita su “No objeción” a los Estudios y Diseños elaborados por Coviandes.

De esta manera, tanto la ANI como el Concesionario, han dispuesto que los acuerdos alcanzados, y resumidos previamente, permitirán a Coviandes la construcción del viaducto Chirajara de tipo voladizos sucesivos, dando aplicación a la norma técnica vigente LFRD CCP-14 de 2014.

www.Villavoalreves.co

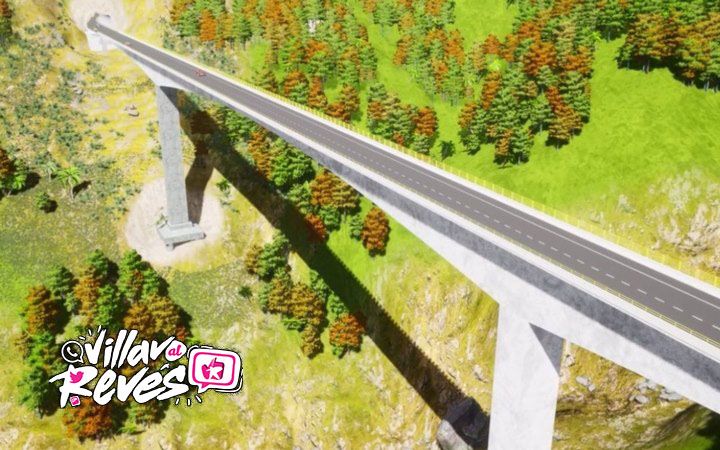

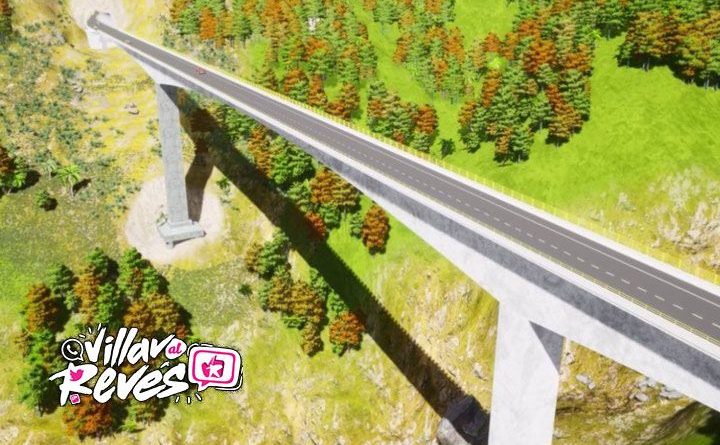

Características del nuevo puente

  • El viaducto, que estará disponible para el tránsito en sentido Bogotá – Villavicencio, tendrá una longitud total de 421,2 m compuesto por tres luces (114,6m, 192m y 114,6m).
  • El tablero del puente medirá 11,50 m de ancho y podrá movilizarse tráfico vehicular en dos carriles de 3,65 m de ancho, berma en calzada lenta de 1,8 m y en calzada rápida de 0,50 m, anden peatonal de 1,2 m y barreras de protección vehicular tipo new jersey de 0,35m.
  • La superestructura del puente es tipo viga cajón en concreto postensado, tiene altura variable entre 9,2m y 2,8m, las longitudes de construcción de las dovelas se encuentran entre 4,0 y 5,0 m, la losa (placa) inferior tiene un espesor variable entre 0.90m y 0.24m, los muros del cajón tienen espesores variables entre 0,60m y 0,45m.
  • Esta estructura estará armada con cables postensados con longitudes que alcanzan los 295.000 ml. La superestructura del viaducto se soportará sobre dos pilas principales, una de ellas de altura 54 m y la otra de 73 m, soportadas en un elemento estructural tipo zapata de sección cuadrada de 15m, la cimentación de cada pila contara con cuatro (4) caissons pre excavados de 3,5m de diámetro en concreto reforzado, macizos, que alcanzaran profundidades de fundación entre 40 y 50 metros de longitud.
  • La cantidad de acero de refuerzo necesaria para este proyecto será de 3.000 toneladas, para lo cual se necesitará de 100 viajes de tractomulas. Así mismo, la cantidad de concreto que se requiere es de 17.000 m³, equivalente a 2500 viajes de camiones con hormigón de 25 toneladas.
